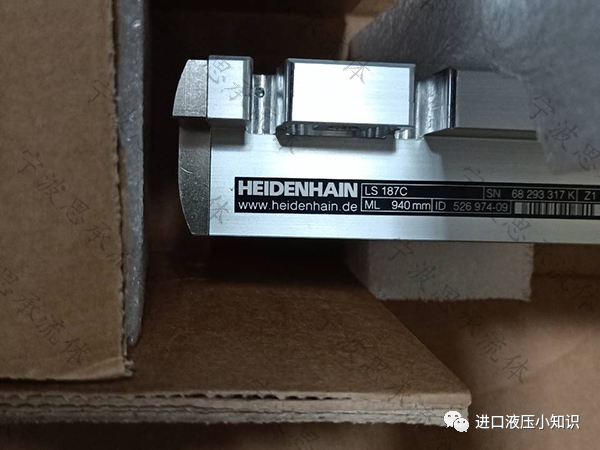

HEIDENHAIN是一家致力于高精度、高可靠性產品研發與生產的著名企業。HEIDENHAIN光柵尺689684-04廣泛應用于加工中心和龍門機床等。HEIDENHAIN光柵尺689684-04在與其他系列兼容的基礎上，進一步提高了信號質量，增強了防護能力，更好地滿足了直驅技術的要求。
(圖/文:寧波思承趙陽陽)
一、HEIDENHAIN光柵尺689684-04安裝應注意以下三點：
1.安裝光柵主尺時，如光柵主尺大于1.5 M，則不能像橋式光柵主尺那樣只安裝兩個端頭，還必須在光柵主尺的整個主體上設置支撐。
2.在具有底座的情況下，安裝之后，最好用卡子卡住尺身的中點。
3.在無法安裝夾子的情況下，最好將光柵尺主體用玻璃膠粘合，從而將基尺固定在主尺上。
二、HEIDENHAIN光柵尺689684-04基座的要求：
1.應該添加一個基底，該基底具有等于HEIDENHAIN光柵尺689684-04主體的長度（最好基底延伸超過光柵尺大約50 mm）。
2.通過研磨和銑削加工該基底，以確保平面平行度在0.1 mm/1000 mm的范圍內。
此外，需要加工一個讀數頭底座，該讀數頭底座具有與尺身底座相同的高度。讀頭底座和尺身底座之間的總誤差不能超過±0.2毫米。
在安裝過程中，讀取頭的位置被調整成使得讀取頭和光柵尺主體之間的平行度大約是0.1 mm，并且讀取頭和光柵尺主體之間的間隔大約是1 mm到1.5 mm。
